KIEB 6/2/2 – EasyBus Infrarot-Empfänger für Auflieger

Der KIEB 6/2/2 Infrarot-Empfänger ist das zentrale Kommunikationsmodul für EasyBus-Auflieger und empfängt zuverlässig sämtliche Daten von RS1, KLM oder KIES Sendern. Sämtliche Licht-, Schalt- und Proportionalfunktionen werden kabellos übertragen und über die integrierten Ausgänge oder den EasyBus an Beleuchtungsplatinen sowie Erweiterungsmodule weitergegeben. Dadurch eignet sich der KIEB 6/2/2 optimal für verschiedene Aufliegertypen – vom Kipper über Tieflader bis zu spezialisierten Aufbauvarianten.

Der Empfänger bietet sechs leistungsstarke 500 mA Schaltausgänge, zwei Servoausgänge sowie zwei Motorausgänge. So lassen sich Beleuchtungs- und mechanische Funktionen wie Aufliegerstützen, Spindelantriebe, Mulden oder Rampen präzise steuern. Über die Servoausgänge können zusätzliche Servos oder Regler, beispielsweise Brushless-Regler für moderne Hydraulikpumpen, betrieben werden. LEDs können direkt an die Schaltausgänge angeschlossen werden, benötigen jedoch passende Vorwiderstände (z. B. 180 Ohm). Die drei EasyBus-Ausgänge ermöglichen die Verbindung mit weiteren Beleuchtungsplatinen und Erweiterungsmodulen.

Die maximale Reichweite beträgt ca. 1,5 m bei einem Öffnungswinkel von bis zu 90° zur Sendediode. Die Empfangsempfindlichkeit lässt sich bequem über ein integriertes Poti einstellen, während die Sendeleistung direkt am RS1, KLM oder KIES Sender angepasst werden kann.

Highlights & Details

• Empfängt alle Steuerdaten vom Infrarotsender (RS1, KLM oder KIES)
• Zwei Motorausgänge zur Steuerung von Aufliegerstützen, Spindelantrieben, Mulden oder Rampen
• Zwei frei programmierbare Servoausgänge für Lenkachsen, Liftachsen, Verriegelungen oder Regler
• Sechs 500 mA Schaltausgänge für Zusatzbeleuchtung oder Rundumleuchten
• Drei EasyBus-Ausgänge zur Erweiterung mit Beleuchtungsplatinen und Modulen
• LED-Betrieb direkt über Schaltausgänge mit passenden Vorwiderständen (z. B. 180 Ohm)
• Kompakte Abmessungen: 60 mm × 40 mm × 12,5 mm
• Kein integrierter BEC – Akkuspannung liegt auch an den Servoausgängen an (siehe Tipp 1)
• Reichweite bis zu 1,5 m, maximaler Winkel zur Sendediode 90°
• Integriertes Poti zur Feinjustierung der Empfangsempfindlichkeit
• Einstellbare Sendeleistung am RS1, KLM oder KIES

Tipps & Tricks zum Einbau

Tipp 1: Der KIEB 6/2/2 lässt sich auf drei Wegen mit Strom versorgen: über den Akkuanschluss, einen Servoanschluss (BEC eines Fahrtenreglers) oder einen Busausgang (BEC eines KMB).

Tipp 2: Für die Erstinbetriebnahme das Poti ganz im Uhrzeigersinn nach rechts drehen (minimale Verstärkung) und die Sende- und Empfangsdiode im Abstand von ca. 10 cm zueinander ausrichten.

Tipp 3: Nach dem Einschalten blinkt die rote LED zweimal und wird anschließend dauerhaft aus, wenn eine IR-Verbindung besteht. Bei unregelmäßigem Blinken ist eine Anpassung der Verstärkung über das Poti erforderlich.

Tipp 4: Die Funktion der Sendediode lässt sich mit einer Handy-Kamera überprüfen – ein flackernd violettes Licht signalisiert ein korrektes IR-Signal.

Lieferumfang

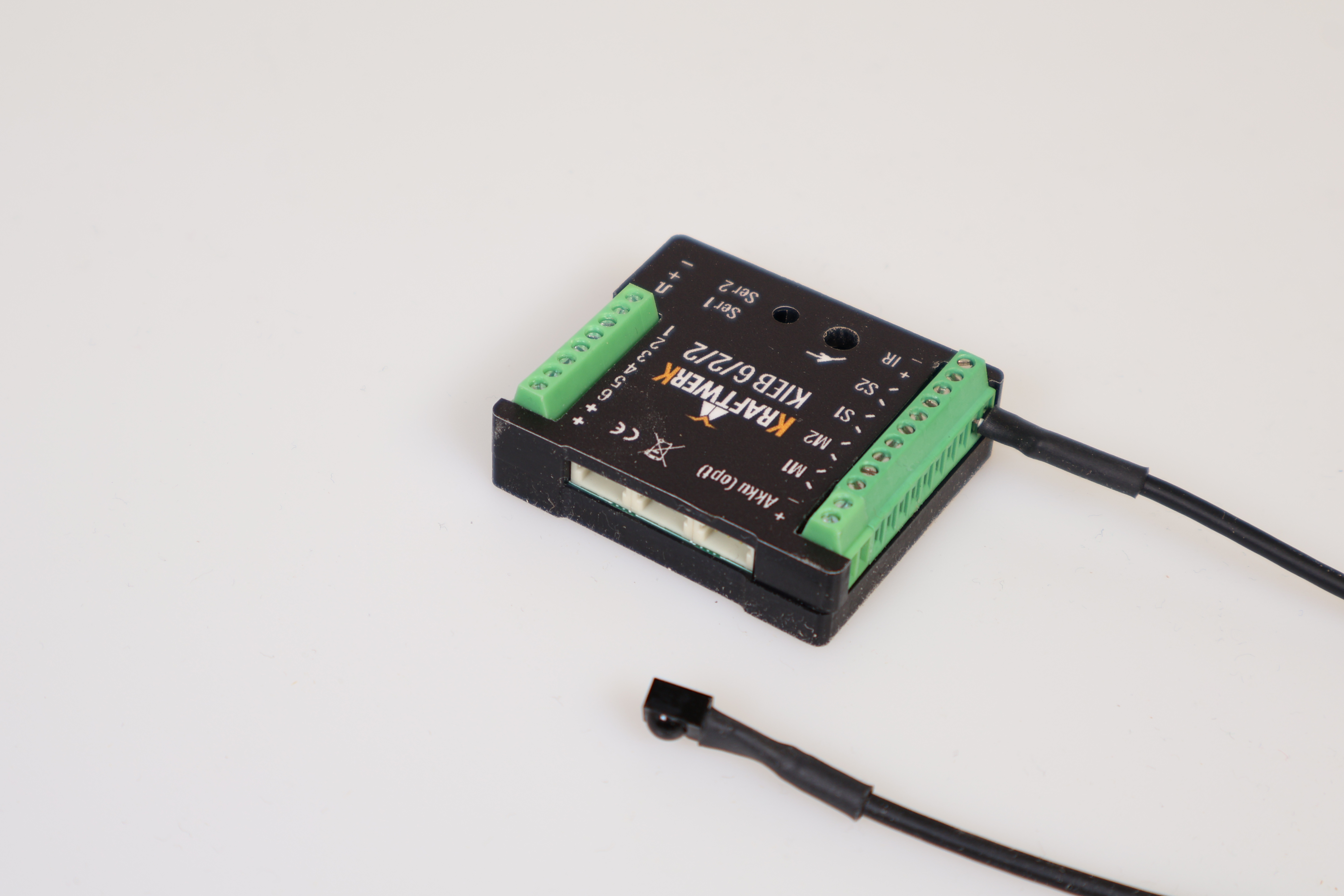

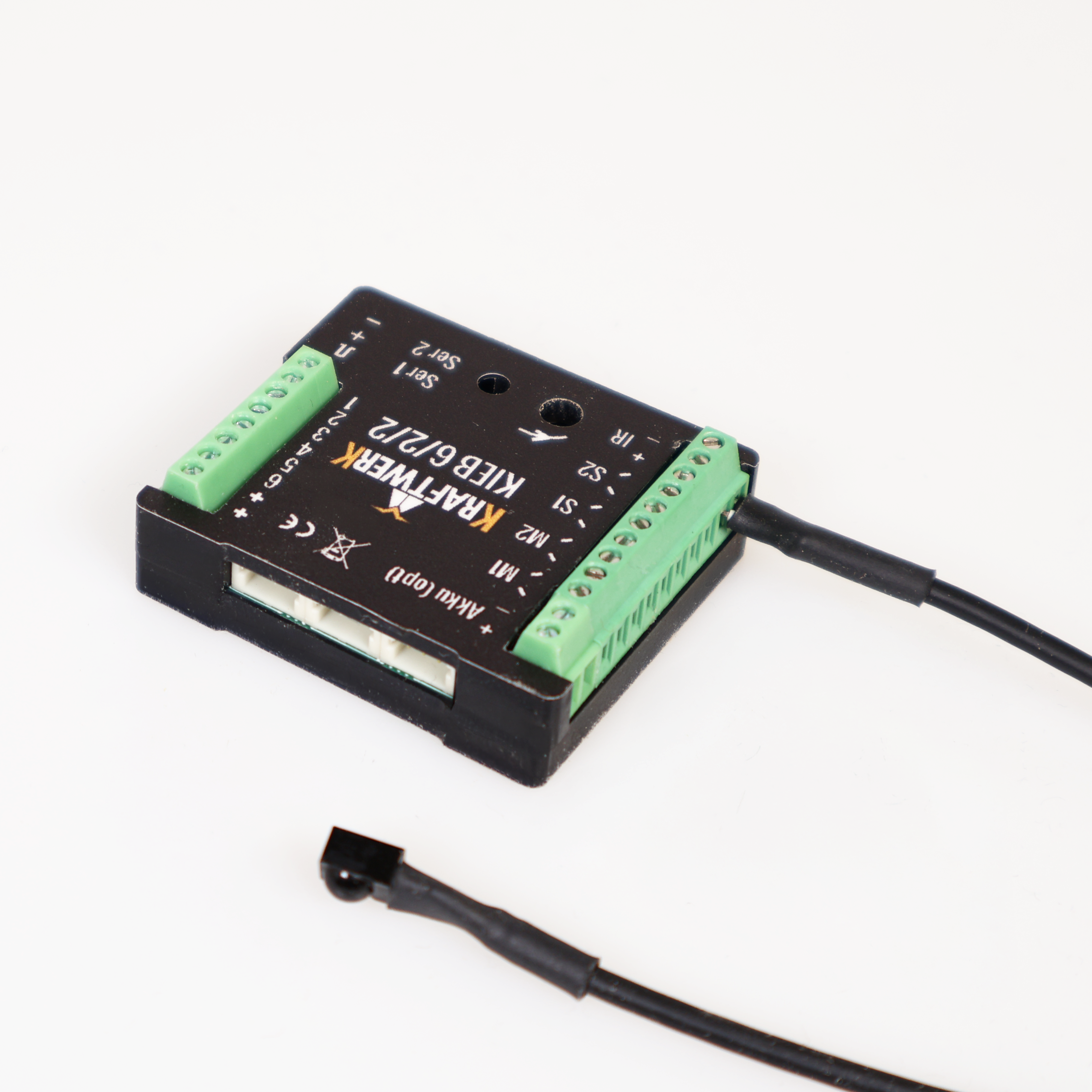

• KIEB 6/2/2 Infrarotempfänger
• 30 cm Empfangsdiode
• 60 cm Doppelverbindungskabel zur Verbindung mit der Zugmaschine für Einstellungen
