KraftwerK Pad Licht und Sound

Mit diesem Steuerpad können alle Licht- und Soundfunktionen von KraftwerK Anlagen bequem per Tastendruck gesteuert werden. Es belegt einen Proportionalkanal und verwendet keine komplexen Steuersignale wie frühere Multiswitch Module und ist daher mit allen Fernsteuersendern kompatibel. Das Pad ist auch kompatibel mit dem Beier SFR-1 und USM-RC3.

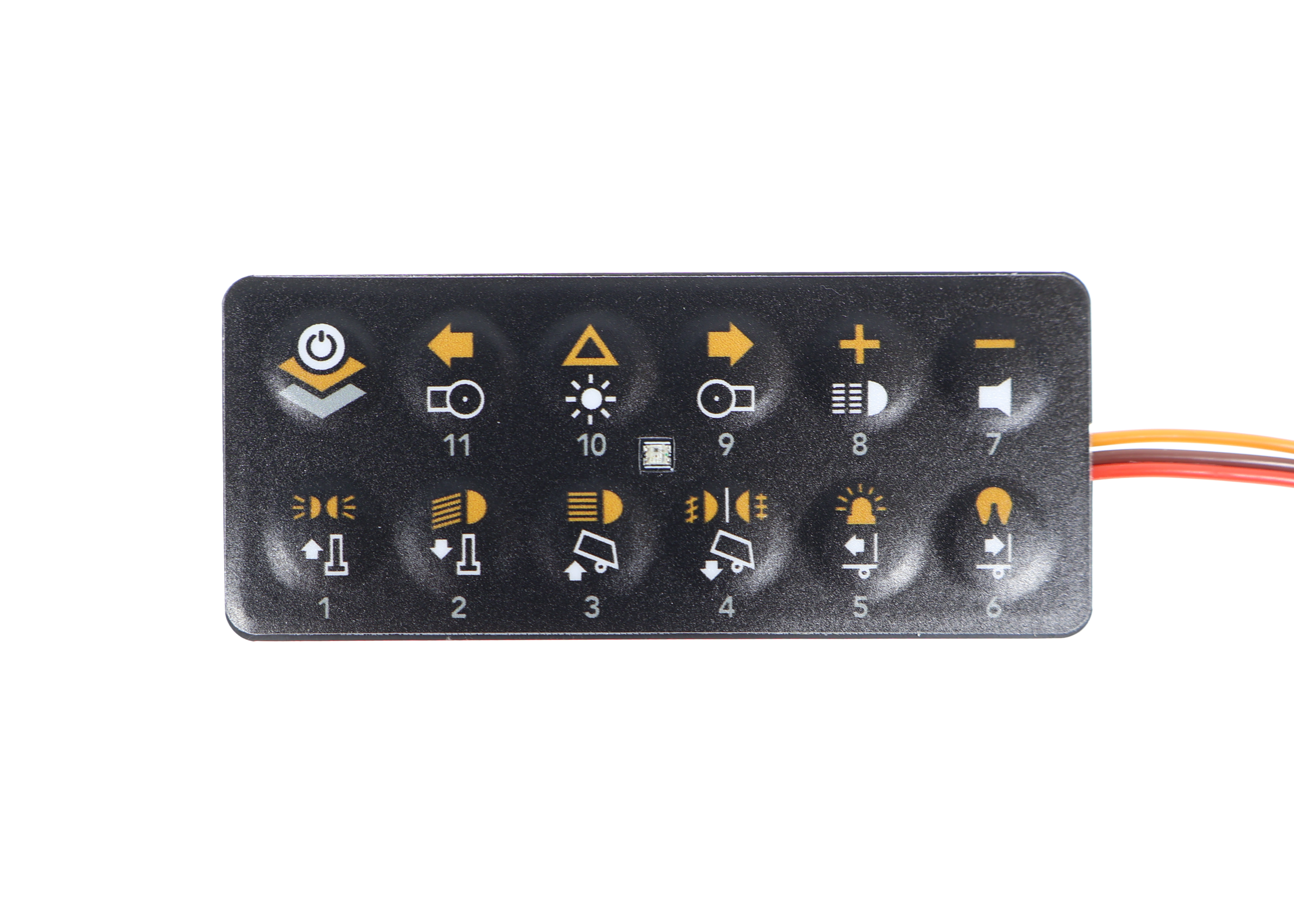

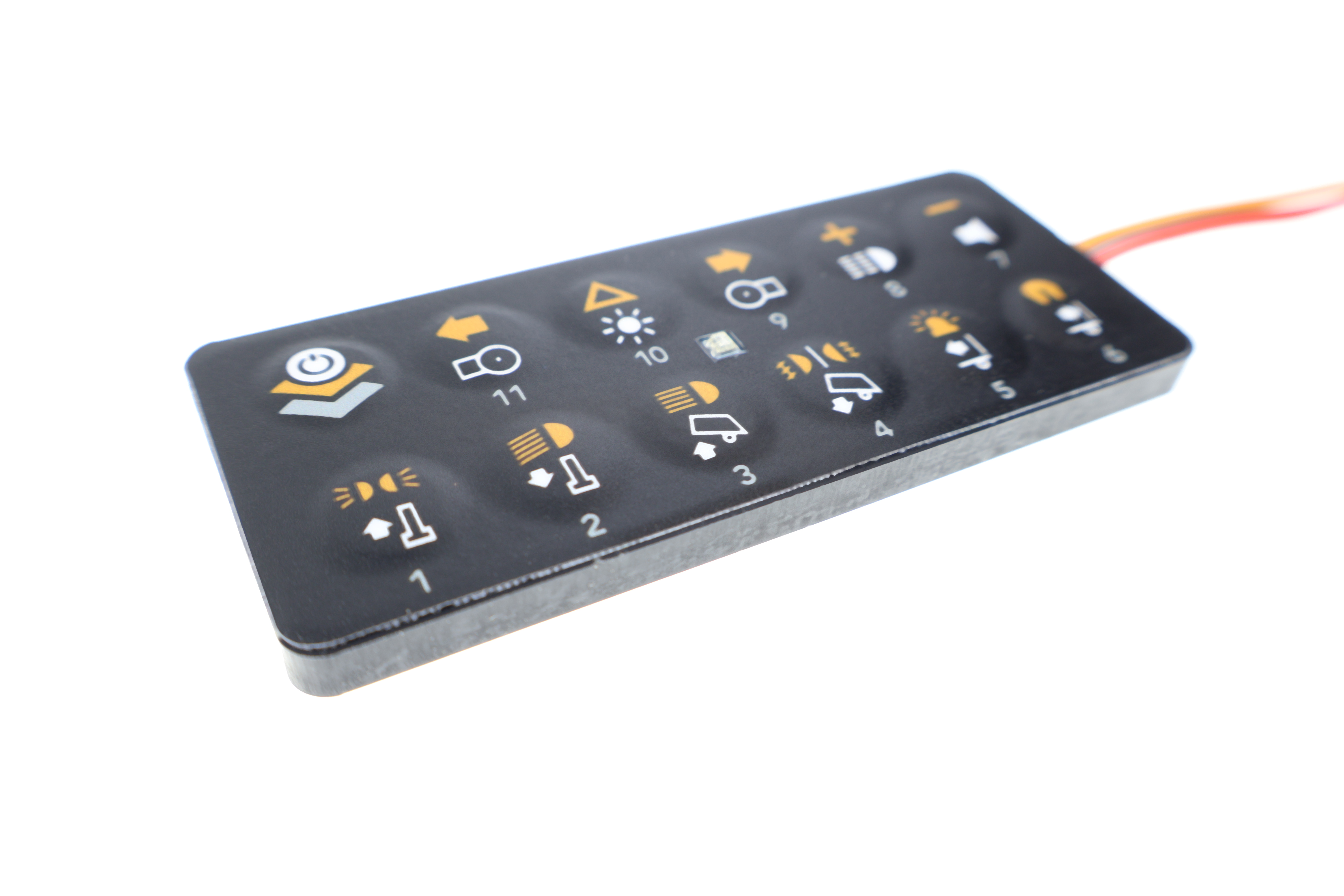

Das Pad ermöglicht nicht nur die Steuerung aller Lichtfunktionen, sowie des Rundumlichts und der Sattelkupplung als kurze Tippfunktion (orange Symbole), sondern auch die Steuerung der Aufliegerstützen, einer Mulde, einer Rampe, des Schaltgetriebes, zweier Servos, Lichthupe, Hupe, Alles ein/aus, sowie Motor Start/Stopp (weiße Symbole) durch lange Betätigung. Zusätzlich können noch bis zu 22 Zusatzfunktionen (jeweils elf durch kurze und lange Betätigung) über eine Ebenenumschaltung (Taste links oben) gesteuert werden.

Orange Symbole sind kurze Betätigungen, weiße Symbole sind lange Betätigungen (> 0.5 Sekunden). Wird eine der Tasten 1-8 lange gedrückt, so schaltet das System in einen speziellen Modus, mit diesem dann die Funktion kurz nachgeregelt werden kann. Wird bspws. die Lichthupe lange gedrückt und die Fahrlichter blenden auf, kann die Taste losgelassen werden und man kann mit kurzen Betätigungen dann auch kurz aufblenden. Dieser Modus gilt auch für die Stützen, die Rampe, die Mulde und die Hupe. Wird eine Sekunde lange nichts gedrückt, wird dieser Modus wieder verlassen und die ursprüngliche kurze Belegung wieder aktiv.

Tipp: Mit der Funktion "Einfachschalter" der Lichtmodule bzw. Schaltererweiterungen kann jeder Ausgang mit jeder beliebigen Funktion geschaltet werden. Dadurch können die Funktionen Servo1 und Servo2 des Steuerpads auch dazu verwendet werden Arbeitsscheinwerfer oder Zusatzbeleuchtungen zu schalten.

Das Steuerpad Licht und Sound ist mit allen Fernsteuersendern kompatibel und belegt nur einen Kanal. Vorzugsweise wird ein freier Erweiterungskanal verwendet. Da aber gerade bei modernen Fernsteuersendern oft keine Erweiterungskanäle mehr vorhanden sind, kann auch ein durch einen Steuergeber belegter Kanal genützt werden, der dann allerdings nicht mehr für andere Anwendungen verwendbar ist. Die Auswertung der Signale erfolgt im RS1, KLM oder SFR-1/USM-RC3. Auch die älteren Module KLM 4/0, KLM 4/12 – 500 werden nach einem Update unterstützt.

!!! Kompatibel auch mit dem Beier SFR-1 !!!

Technische Daten:

Spannungsversorgung

über den Kanal im Fernsteuersender

Max. Stromverbrauch

20mA

Anzahl Tasten

12 (Ausschlag von 28 – 100% in 14.5% Schritten)

Anzahl der steuerbaren Funktionen

45

Fahrtenregler unterstützt

ALLE

Soundmodule unterstützt

Servonaut, Beier

Fernsteueranlagen unterstützt

ALLE (Einlernmodus notwendig)

Lange Betätigung ab

~0.5 Sekunden

Abmessungen

78x33m

Anschluss im Sender (*)

• Wichtig ist, dass der ausgewählte Kanal ein Proportionalkanal ist, d.h. ein Servo am entsprechenden Empfängerausgang muss sich stufenlos steuern lassen. (Schaltkanäle sind ungeeigent !!!)
• Der Kanal sollte im Idealfall frei sein, also keinen anderen Steuergeber (Kreuzknüppel, Linearregler, ...) angeschlossen haben. Da neue Sender häufig keine Erweiterungskanäle mehr haben, kann im Notfall auch ein belegter Kanal verwendet werden, allerdings darf dieser nicht genutzt sein und sich immer in Mittelstellung befinden (sonst schalten die Funktionen nicht).

Das Pad ist kompatibel mit folgenden Fernsteuersendern:

Fernsteuerung Foto Aussteuerbereich Carson Reflex Stick 2    Handbuch Steuerpad Licht und Sound Kapitel 6.1 Graupner MC 20     Futaba F14/FC16     Futaba FX-20     Spektrum DX10    S2 FrSky Taranis     Servonaut HS12   S1 Das Pad ist nicht kompatibel mit folgenden Fernsteuersendern:

Aktuell sind keine Probleme bekannt.
