KraftwerK Pad RS1

KraftwerK Pad RS1

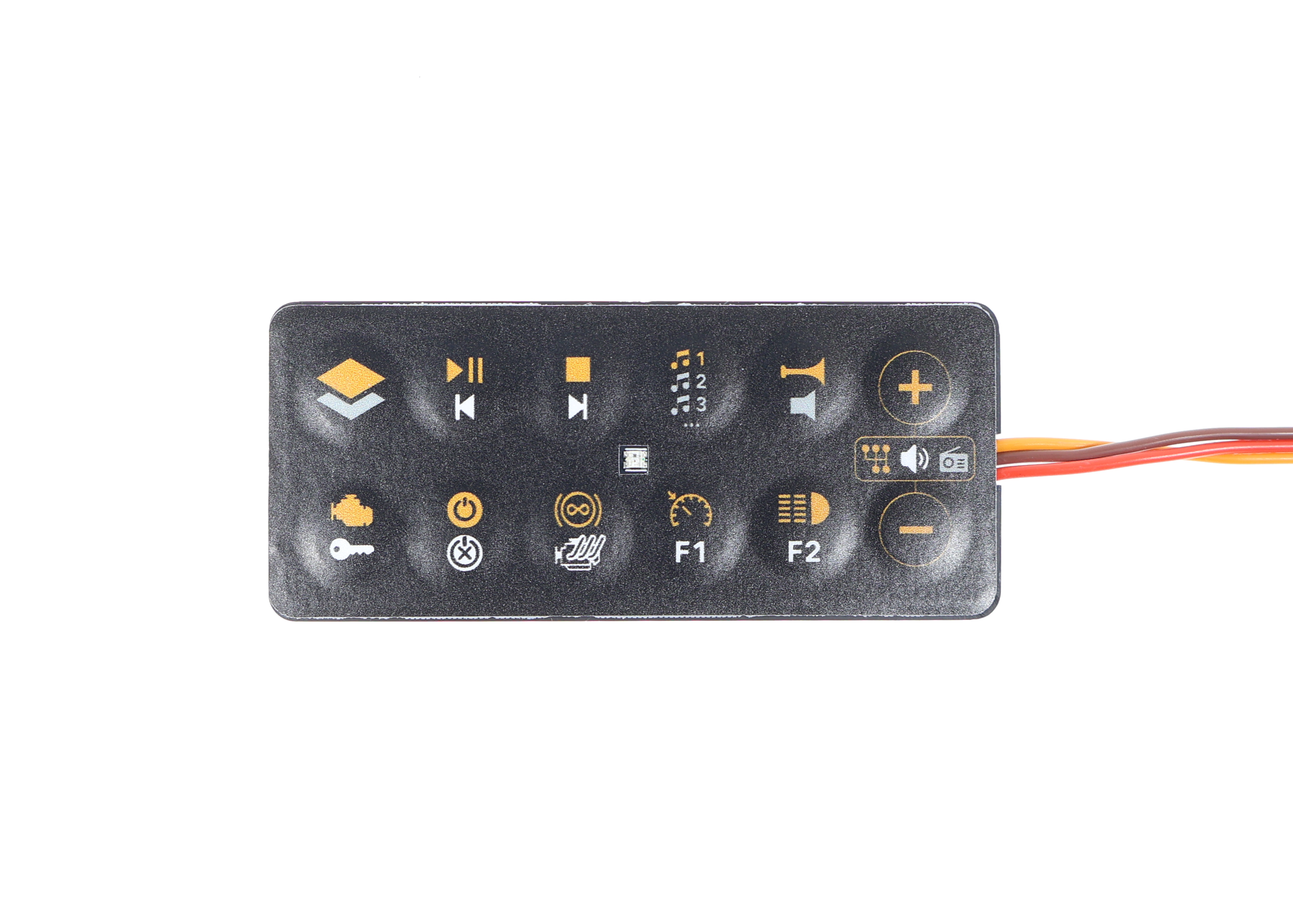

Das KraftwerK Pad RS1 ermöglicht die direkte und intuitive Steuerung aller RS1-spezifischen Funktionen. Es belegt nur einen Proportionalkanal und ist damit mit allen Fernsteuersendern kompatibel. Die Signale wertet das RS1 vollständig aus, um eine präzise Bedienung von Fahrzeug-, Motor- und Soundfunktionen zu gewährleisten.

Die 2025-Generation ist mit einer zentralen RGB-LED ausgestattet, die sämtliche Eingaben visuell anzeigt. Sie signalisiert kurze und lange Betätigungen farblich, bestätigt den Wechsel auf die Zusatzebene und visualisiert beim Drücken der Setup-Taste die jeweiligen Aussteuerbereiche. So erhält der Nutzer jederzeit klaren Überblick über den aktuellen Betriebszustand.

Funktionsumfang

Das Pad differenziert zwischen kurzen (orange Symbole), langen (weiße Symbole) und Ebene-Funktionen (graue Symbole). Dadurch sind sämtliche RS1-Funktionen direkt und übersichtlich steuerbar:

RS1-Funktionen über kurze Betätigungen (orange Symbole)

• MP3 Player: Play / Stop
• Fanfare
• Horn
• Gangwahl: Plus / Minus
• Zündung
• Start / Stopp
• Motorbremse
• Tempomat
• Lichthupe

RS1-Funktionen über lange Betätigungen (weiße Symbole)

• MP3 Player: Forward / Reverse
• Lautstärke (gesamt)
• Aufsperren
• Fehlstart
• Last
• Benutzdefinierte Funktion 1
• Benutzdefinierte Funktion 2

RS1-Funktionen über Ebenenumschaltung (graue Symbole)

• Fanfare umschalten
• Hupe
• Radio / MP3 Lautstärke

Kompatibilität

• Kompatibel mit allen Fernsteuersendern (Einlernmodus erforderlich)
• Belegt nur einen Proportionalkanal
• Signalverarbeitung vollständig im RS1
• Unterstützt ältere KraftwerK Module wie KLM 4/0 und KLM 4/12–500 (mit Update)

Technische Daten

• Spannungsversorgung: über den Fernsteuerkanal
• Max. Stromverbrauch: 20 mA
• Anzahl Tasten: 12 (Ausschlag 28–100 % in 14,5 %-Schritten)
• Steuerbare Funktionen: bis zu 45
• Fernsteueranlagen: alle mit Proportionalkanal
• Lange Betätigung: ab ca. 0,5 s
• Abmessungen: 78 × 33 mm

Hinweis zum Anschluss

Der verwendete Kanal muss ein Proportionalkanal sein, da ein Servo am Empfängerausgang stufenlos bewegbar sein muss. Schaltkanäle sind nicht geeignet.
