Schaltbausteine/Decoder

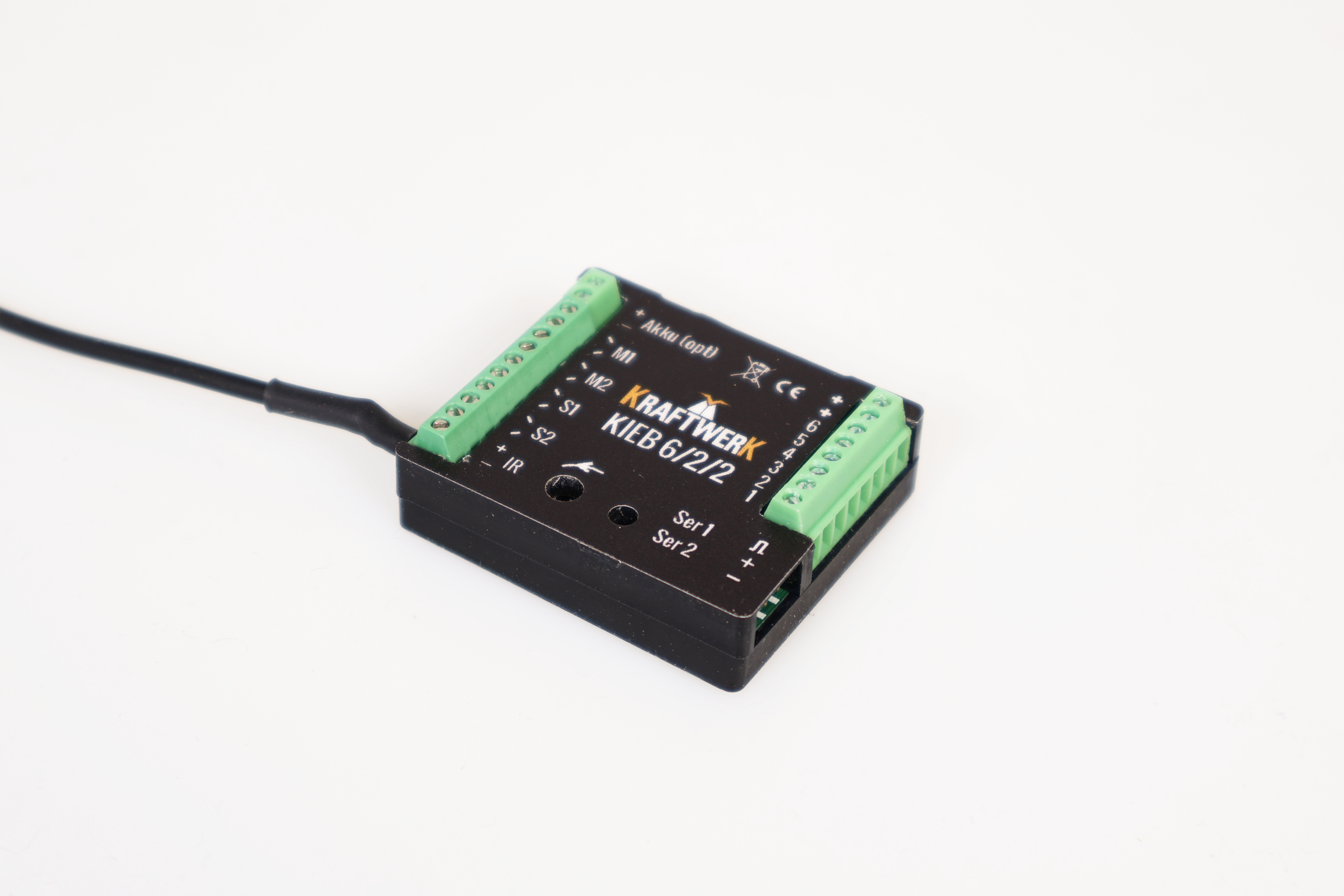

KIEB 6/2/2 Infrarot Empfänger
Der KraftwerK Infrarot-Empfänger mit Busausgängen und 6 Schalt-, 2 Servo- und 2 Motorausgängen empfängt sämtliche Daten vom RS1, KLM oder einem KIES und sendet diese wiederum an den EasyBus des Aufliegers.Highlights & Details Empfängt sämtliche Daten vom Infrarotsender (RS1, KLM oder KIES) Zwei Motorausgänge für Aufliegerstützen und Spindelantriebe für eine Mulde oder Rampe Zwei frei einstellbare Servoausgänge für Lenkachsen, Liftachsen, Aufliegerstützen, Verriegelungen, etc. Sechs 500mA Schaltausgänge für Zusatzbeleuchtungen oder RundumleuchtenBeleuchtungsplatinen und EasyBus Erweiterungen direkt anschließbar an drei BusausgängeLänge x Breite x Höhe: 60mm x 40mm x 12.5mmkein BEC integriert: Akkuspannung liegt auch am Servoausgang an, siehe Tipp1 untenmaximale Reichweite 1.5m, maximaler Winkel zur Sendediode 90° Integriertes Poti zur Empfindlichkeitseinstellung (rechter Anschlag -> unempfindlich, ist in den meisten Fällen ausreichend)Sendeleistung kann im RS1, KLM oder KIES angepasst werdenTipps & Tricks zum Einbau: Tipp1: Der KIEB 6/2/2 kann in drei Varianten mit Strom versorgt werden: Über den Akkuanschluss, über einen Servoanschluss und das BEC eines angeschlossenen Fahrtenreglers oder über einen Busausgang und das BEC eines angeschlossenen KMB. Tipp2: Für die Inbetriebnahme empfehlen wir, das Poti am KIEB im Uhrzeigersinn ganz nach rechts (minimale Verstärkung) zu drehen und die Sende- und Empfangsdiode im Abstand von ca. 10cm, aufeinander ausgerichtet zu platzieren. Tipp3: Nach dem Einschalten blinkt die rote LED des KIEB 6/2/2 zwei Mal. Danach sollte die LED ausgehen, sofern eine IR-Verbindung entsteht. Blitzt die rote LED unregelmäßig auf, sollte mit dem Poti die Empfangsverstärkung angepasst werden: Einfach eine Potistellung wählen, bei der die rote LED nicht angeht, auch wenn die Dioden im benötigten Bereich bewegt werden. (Stellung rechts: Minimale Verstärkung, Stellung links: Maximale Verstärkung) Gegebenenfalls kann über die Systemeinstellungen des RS1, KIES oder KLM 4/16 die Sendeleistung erhöht werden. Tipp4: Es ist möglich das Senden des IR-Senders zu überprüfen, indem die Sendediode auf die Kamera eines Handys gerichtet wird. Ist in der Kamera-App ein violettes, schwaches Flackern zu erkennen, sendet die Diode. Leuchtet die LED stark bzw. wird warm, dann liegt ein Problem vor.LieferumfangKIEB 6/2/2 Infrarotempfänger30cm Empfangsdiode60cm Doppelverbindungskabel (zum Verbinden mit der Zugmaschine um Einstellungen vornehmen zu können)

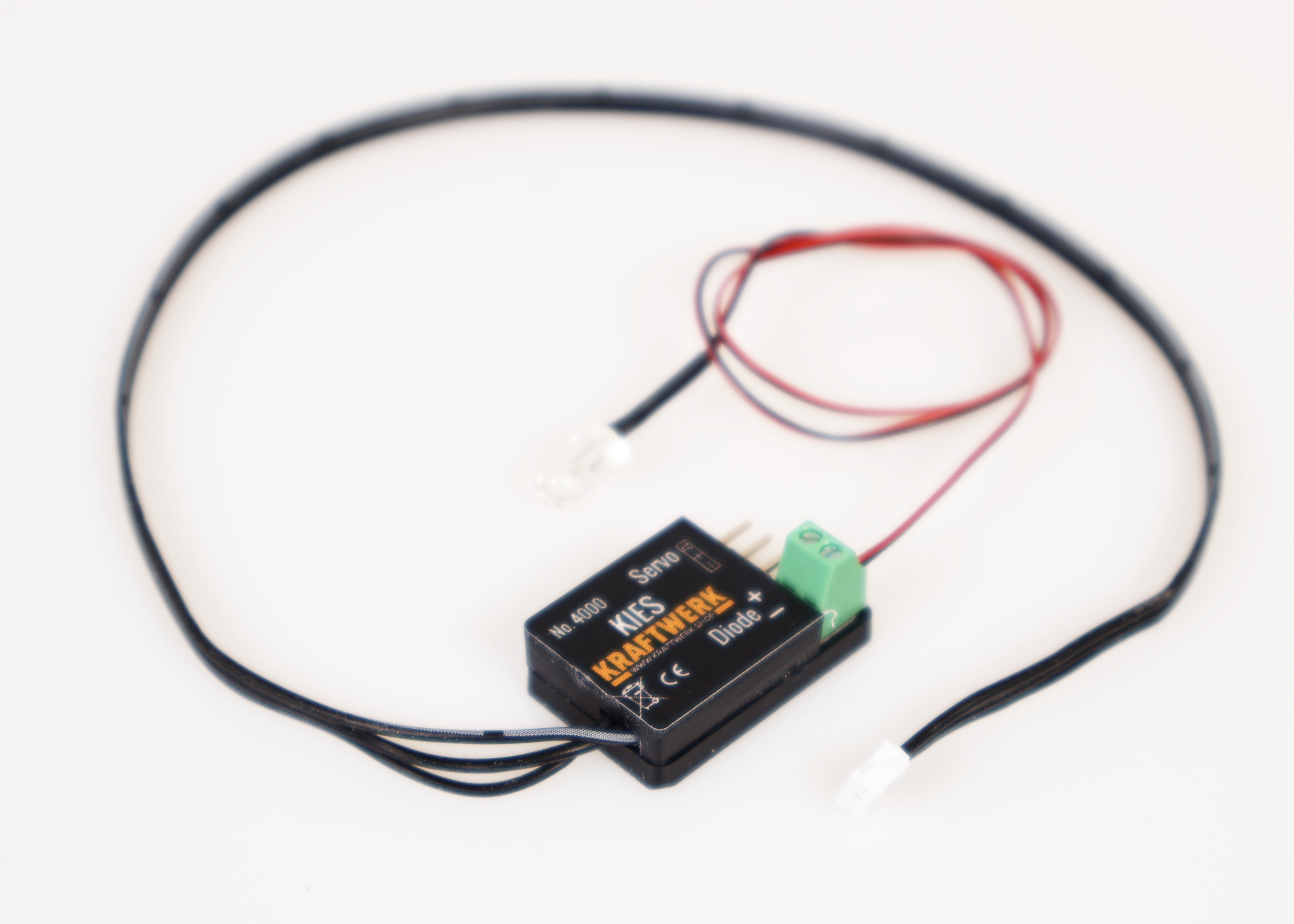

KIES Infrarot Sender
Highlights & Details Plug & Play Lösung (anschließen und fahren) Servoausgang für Sattelplatte Überträgt ALLE Informationen ... ... alle Lichtfunktionen und Schaltzustände ... ... aber auch alle Proportionalfunktionen ... ... bis zu 1.5m weit oder bis zu einem Winkel von 90° Servos am Auflieger steuerbar (z.B. Lenkachse)Motorfunktionen am Auflieger steuerbar (z.B. Stützen) Mit dem KIES Infrarot Sender erweitern Sie Ihre Kraftwerkanlage mit nur zwei Handgriffen. Schließen Sie das Modul einfach an einen freien EasyBus Ausgang an und platzieren Sie die Sendediode. Die Übertragung durch den Königsbolzen ist die effizienteste (gebohrte Königsbolzen sind im Fachhandel erhältlich), es sind aber auch Strecken von über einem Meter und Winkel zwischen Sende- und Empfangsdiode von fast 90° möglich. Der Infrarotsender bietet fünf Sendestärken, die über die Systemeinstellungen des Moduls verändert werden können. Zusätzlich bietet er einen Servoausgang, der für die Ansteuerung der Sattelplatte vorgesehen ist. Da bei unseren Systemen aber nicht nur die Lichtausgänge, sondern auch die Servoausgänge frei einstellbar sind, können Sie vielerlei damit anstellen, z.B. eine zweite Lenkachse steuern.
KLB 12 Dacherweiterung
Highlights & DetailsPlug & Play Lösung (anschließen und fahren)12x Schaltausgänge8x mit Vorwiderstand, 4x 500mA1x Servoausgang1x RGB AusgangKeine Programmierkenntnisse erforderlichPC - Software gratis downzuloadenMit dem lediglich 23 x 31mm kleinen Modul kann das Bussystem um weitere zwölf Ausgänge erweitert werden. Acht haben Vorwiderstände integriert, die oberen vier Ausgänge sind mit bis zu 500mA belastbar. Sie wird einfach an einen der EasyBus Ausgänge des Lichtassistenten angeschlossen und dadurch automatisch in das System integriert. Die Ausgänge der Erweiterungsplatine bieten genau die gleiche Funktionalität wie RS1, KLM & Co.Zur Auswahl stehen neben einigen Effektbeleuchtungen, alle im Original üblichen Lichtfunktionen und mehr:kombiniertes Frontlicht (Standlicht, Abblendlicht, Fernlicht, Lichthupe und Nebelscheinwerfer),kombiniertes Rücklicht (Standlicht, Bremslicht, Nebelschlussleuchte)amerikanisches Rücklicht (Standlicht, Bremslicht, Blinker)Tagfahrlicht mit automatischer Absenkung bei BlinkerbetätigungAbbiegelichtKurvenlichtRückfahrscheinwerferBlinker, Warnblinker, amerikanischer BlinkerMultiblitzer, StroboksopLauflichtRundumlichtKnightRiderNeben dem grundsätzlichen Verhalten der einzelnen Ausgänge können auch die Helligkeit, die Ein- und Ausschaltgeschwindigkeit, sowie die Ein- und Ausschaltdauer bei Blinkfunktionen eingestellt werden. LieferumfangKLB 12 - Dach Erweiterungsplatine
KLB 12-20 Schalterweiterung
Highlights & DetailsPlug & Play Lösung (anschließen und fahren)Kompatibel mit allen SoundmodulenKompatibel mit allen FahrtenreglernKompatibel mit Tamiya MFUErweiterbar mit unterschiedlichsten BeleuchtungsplatinenErweiterbar mit Infrarot zur AufliegerbeleuchtungPer PC bis ins kleinste Detail an das Vorbild anpassbarKeine Programmierkenntnisse erforderlichPC - Software gratis downzuloadenDas lediglich 19.5 x 9mm kleine Modul bietet die Möglichkeit den Lichtassistenten um weitere zwölf Ausgänge zu erweitern. Sie wird einfach an einen der EasyBus Ausgänge des Lichtassistenten angeschlossen und dadurch automatisch in das System integriert. Die Ausgänge der Erweiterungsplatine bieten genau die gleiche Funktionalität wie die Ausgänge des Lichtassistenten. Die Ausgänge des KLB 12 -20 haben bereits Vorwiderstände integriert und können so direkt eine LED steuern. Zur Auswahl stehen neben einigen Effektbeleuchtungen, alle im Original üblichen Lichtfunktionen: kombiniertes Frontlicht (Standlicht, Abblendlicht, Fernlicht, Lichthupe und Nebelscheinwerfer),kombiniertes Rücklicht (Standlicht, Bremslicht, Nebelschlussleuchte)amerikanisches Rücklicht (Standlicht, Bremslicht, Blinker)Tagfahrlicht mit automatischer Absenkung bei BlinkerbetätigungAbbiegelichtKurvenlichtRückfahrscheinwerferBlinker, Warnblinker, amerikanischer BlinkerMultiblitzerLauflichtRundumlichtKnightRiderWie einfach dies möglich ist, lässt sich schon vorab mit dem Demomodus der freien PC Software ControlPanel testen.Bitte verwenden Sie dieses Modul bitte nur, wenn Sie geübt sind im Umgang mit dem Lötkolben.LieferumfangKLB 12 - 20 Erweiterungsplatine

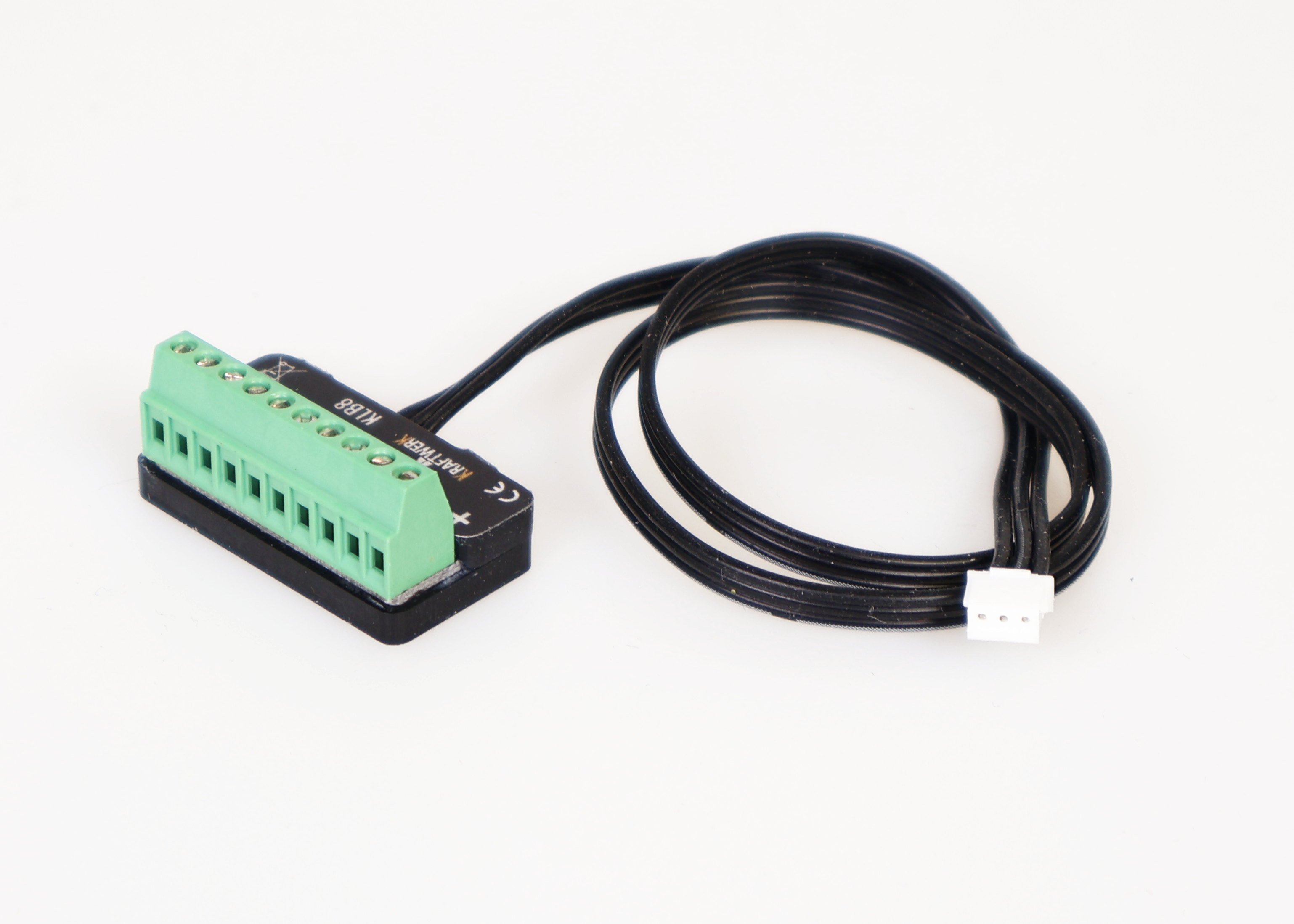

KLB 8 Schalterweiterung
Die KraftwerK KLB Serie erweitert das EasyBus System um weitere Schaltausgänge. Der KLB 8 bietet integrierte Vorwiderstände in den Ausgängen 1-6 (180 Ohm für 20mA LED) und Hochstromtreiber (belastbar bis 500mA) in den Ausgängen 7-8 (für Lampen, Rundumlichter, etc.) Highlights & DetailsErweitert das EasyBus System um acht Schaltausgänge Spannungsversorgung über den EasyBus (BEC Spannung 5-6V) Ausgänge 1-6 mit integrierten Vorwiderständen Ausgänge 7-8 sind Hochstromausgänge (500mA) Länge x Breite x Höhe: 28 x 15 x 12mm Anschlusskabel: 30cm, verlötetKompatibel mit der KraftwerK KLM Serie, RS1 und Beier SFR-1/USM-RC3Kombinierbar mit allen anderen KraftwerK Modulen, auch mit weiteren KLB 8 Modulen. Mittels KraftwerK ControlPanel intuitiv einstellbar Keine Programmierkenntnisse erforderlich PC - Software gratis downzuloaden Zur Auswahl stehen neben einigen Effektbeleuchtungen, alle im Original üblichen Lichtfunktionen: Kombiniertes Frontlicht (Standlicht, Abblendlicht, Fernlicht, Lichthupe und Nebelscheinwerfer)Kombiniertes Rücklicht (Standlicht, Bremslicht, Nebelschlussleuchte) Tagfahrlicht (optional mit automatischer Absenkung bei Blinkerbetätigung oder eingeschaltetem Fahrlicht)Abbiegelicht Kurvenlicht Rückfahrscheinwerfer BlinkerWarnblinkerAmerikanischer Blinker (Blinker und Rücklicht über eine LED)Amerikanisches Rücklicht (Blinker, Rücklicht und Bremslicht über eine LED)Stroboskop (Anzahl der Blitze, Blitzgeschwindigkeit und Wiederholfrequenz einstellbar)Lauflicht (mit beliebig vielen LEDs)Rundumlicht (mit Einzelled)KnightRider (mit beliebig vielen LEDs)Neben dem grundsätzlichen Verhalten der einzelnen Ausgänge können auch die Helligkeit, die Ein- und Ausschaltgeschwindigkeit, sowie die Ein- und Ausschaltdauer bei Blinkfunktionen eingestellt werden. Lieferumfang KLB 8 Schalterweiterung
KLB 8-20 Schalterweiterung
Die KraftwerK KLB Serie erweitert das EasyBus System um weitere Schaltausgänge. Der KLB 8-20 bietet integrierte Vorwiderstände in allen Ausgängen (180 Ohm für 20mA LED)Highlights & DetailsErweitert das EasyBus System um acht Schaltausgänge Spannungsversorgung über den EasyBus (BEC Spannung 5-6V) Alle Ausgänge mit integrierten Vorwiderständen Länge x Breite x Höhe: 28 x 15 x 12mm Anschlusskabel: 30cm, verlötetKompatibel mit der KraftwerK KLM Serie, RS1 und Beier SFR-1/USM-RC3Kombinierbar mit allen anderen KraftwerK Modulen, auch mit weiteren KLB 8-20 Modulen. Mittels KraftwerK ControlPanel intuitiv einstellbar Keine Programmierkenntnisse erforderlich PC - Software gratis downzuloaden Zur Auswahl stehen neben einigen Effektbeleuchtungen, alle im Original üblichen Lichtfunktionen: Kombiniertes Frontlicht (Standlicht, Abblendlicht, Fernlicht, Lichthupe und Nebelscheinwerfer)Kombiniertes Rücklicht (Standlicht, Bremslicht, Nebelschlussleuchte) Tagfahrlicht (optional mit automatischer Absenkung bei Blinkerbetätigung oder eingeschaltetem Fahrlicht)Abbiegelicht Kurvenlicht Rückfahrscheinwerfer BlinkerWarnblinkerAmerikanischer Blinker (Blinker und Rücklicht über eine LED)Amerikanisches Rücklicht (Blinker, Rücklicht und Bremslicht über eine LED)Stroboskop (Anzahl der Blitze, Blitzgeschwindigkeit und Wiederholfrequenz einstellbar)Lauflicht (mit beliebig vielen LEDs)Rundumlicht (mit Einzelled)KnightRider (mit beliebig vielen LEDs)Neben dem grundsätzlichen Verhalten der einzelnen Ausgänge können auch die Helligkeit, die Ein- und Ausschaltgeschwindigkeit, sowie die Ein- und Ausschaltdauer bei Blinkfunktionen eingestellt werden. Lieferumfang KLB 8-20 Schalterweiterung
KLB 8-500 Schalterweiterung
Die KraftwerK KLB Serie erweitert das EasyBus System um weitere Schaltausgänge. Der KLB 8-500 bietet Hochstromtreiber (belastbar bis 500mA) in allen Ausgängen (für Lampen, Rundumlichter, etc.) Highlights & DetailsErweitert das EasyBus System um acht Schaltausgänge Spannungsversorgung über den EasyBus (BEC Spannung 5-6V) Alle Ausgänge sind Hochstromausgänge (500mA) Länge x Breite x Höhe: 28 x 23 x 12mm Anschlusskabel: 30cm, verlötetKompatibel mit der KraftwerK KLM Serie, RS1 und Beier SFR-1/USM-RC3Kombinierbar mit allen anderen KraftwerK Modulen, auch mit weiteren KLB 8 Modulen. Mittels KraftwerK ControlPanel intuitiv einstellbar Keine Programmierkenntnisse erforderlich PC - Software gratis downzuloaden Zur Auswahl stehen neben einigen Effektbeleuchtungen, alle im Original üblichen Lichtfunktionen: Kombiniertes Frontlicht (Standlicht, Abblendlicht, Fernlicht, Lichthupe und Nebelscheinwerfer)Kombiniertes Rücklicht (Standlicht, Bremslicht, Nebelschlussleuchte) Tagfahrlicht (optional mit automatischer Absenkung bei Blinkerbetätigung oder eingeschaltetem Fahrlicht)Abbiegelicht Kurvenlicht Rückfahrscheinwerfer BlinkerWarnblinkerAmerikanischer Blinker (Blinker und Rücklicht über eine LED)Amerikanisches Rücklicht (Blinker, Rücklicht und Bremslicht über eine LED)Stroboskop (Anzahl der Blitze, Blitzgeschwindigkeit und Wiederholfrequenz einstellbar)Lauflicht (mit beliebig vielen LEDs)Rundumlicht (mit Einzelled)KnightRider (mit beliebig vielen LEDs)Neben dem grundsätzlichen Verhalten der einzelnen Ausgänge können auch die Helligkeit, die Ein- und Ausschaltgeschwindigkeit, sowie die Ein- und Ausschaltdauer bei Blinkfunktionen eingestellt werden. Lieferumfang KLB 8-500 Schalterweiterung
KLM 4/16 Lichtassistent
Highlights & DetailsPlug & Play Lösung (anschließen und fahren)Kompatibel mit allen SoundmodulenKompatibel mit allen FahrtenreglernEingeschränkt kompatibel mit Tamiya MFU/MFCErweiterbar mit unterschiedlichsten BeleuchtungsplatinenIntegrierter Infrarotsender zur AufliegerbeleuchtungPer PC bis ins kleinste Detail an das Vorbild anpassbarKeine Programmierkenntnisse erforderlichPC - Software Kraftwek ControlPanel gratis downzuloadenDer Lichtassistent KLM 4/16 ist die Weiterentwicklung des KLM 4/12-500. Kompakte Bauweise, einfachste Bedienung und Kompatibilität zu den gängigsten Systemen am Markt sind seine Hauptstärken.Er ist kompatibel mit gewöhnlichen Vorwärts-Rückwärts Fahrtenreglern (mit oder ohne separater Bremse), mit denTempomatfahrtenreglern von Servonaut und allen Soundmodulen.Die Lichtfunktionen können auf unterschiedlichste Weise gesteuert werden, Details hierzu entnehmen Sie bitte dem Handbuch.Das lediglich 52 x 36 x 13mm kleine Modul bietet acht Hochstromausgänge (je 500mA und acht Schaltausgänge mit integrierten Vorwiderständen), vier einstellbare Servoausgänge, einen Infrarotausgang, eine nur zur Konfiguration notwendige USB Buchse und fünf Busausgänge, über die das System beliebig mit zusätzlichen Schalt-, Servo- oder Motorfunktionen erweitert werden kann.Standardbelegung der Ausgänge:Ausgang 1 & 2: Standlicht & Fernlicht & LichthupeAusgang 3 & 4: AbblendlichtAusgang 5: Blinker linksAusgang 6: Blinker rechtsAusgang 7 & 8: Rücklicht & BremslichtAusgang 9: NebelschlussleuchteAusgang 10: RückfahrlichtAusgang 11 & 12: BlitzerEs ist möglich, das Verhalten jedes einzelnen Ausganges per PC völlig unabhängig und frei zu wählen und auf Prozentbasis zu konfigurieren. Zur Auswahl stehen neben einigen Effektbeleuchtungen, alle im Original üblichen Lichtfunktionen: kombiniertes Frontlicht (Standlicht, Abblendlicht, Fernlicht, Lichthupe und Nebelscheinwerfer),kombiniertes Rücklicht (Standlicht, Bremslicht, Nebelschlussleuchte)amerikanisches Rücklicht (Standlicht, Bremslicht, Blinker)Tagfahrlicht mit automatischer Absenkung bei BlinkerbetätigungAbbiegelichtKurvenlichtRückfahrscheinwerferBlinker, Warnblinker, amerikanischer BlinkerMultiblitzerLauflichtRundumlichtKnightRiderNeben dem grundsätzlichen Verhalten der einzelnen Ausgänge können auch die Helligkeit, die Ein- und Ausschaltgeschwindigkeit, sowie die Ein- und Ausschaltdauer bei Blinkfunktionen eingestellt werden.Das Modul wird an vier Kanäle des Empfängers angeschlossen. Neben Gas und Lenkung dienen zwei Kanäle (K1 und K2) zur Steuerung der Beleuchtung. Die verschiedenen Varianten entnehmen Sie bitte dem Handbuch (siehe unten)!Bei der Entwicklung wurde besonderes Augenmerk auf die Einfachheit der Bedienung gelegt.Für dieses System brauchen Sie keinerlei elektronische Erfahrung! Alle benötigten Informationen finden Sie im Handbuch! Technische Daten:Abmessungen 52 x 36 x 13mm Anzahl der Servoeingänge 4 (Alternativ über CPPM, SBUS, IBUS, Data) Anzahl der Analogeingänge6Anzahl der Servoausgänge4Anzahl der Schaltausgänge16Strombelastbarkeit der Ausgänge 8x 20mA, 8x 500mA Spannung am "+" AusgangBEC Spannung (5-6V)Spannungsversorgungüber Empfängerstromversorgung (BEC des Fahrtenreglers)Max. Stromverbrauch30mALieferumfangKLM 4/16 Lichtassistent

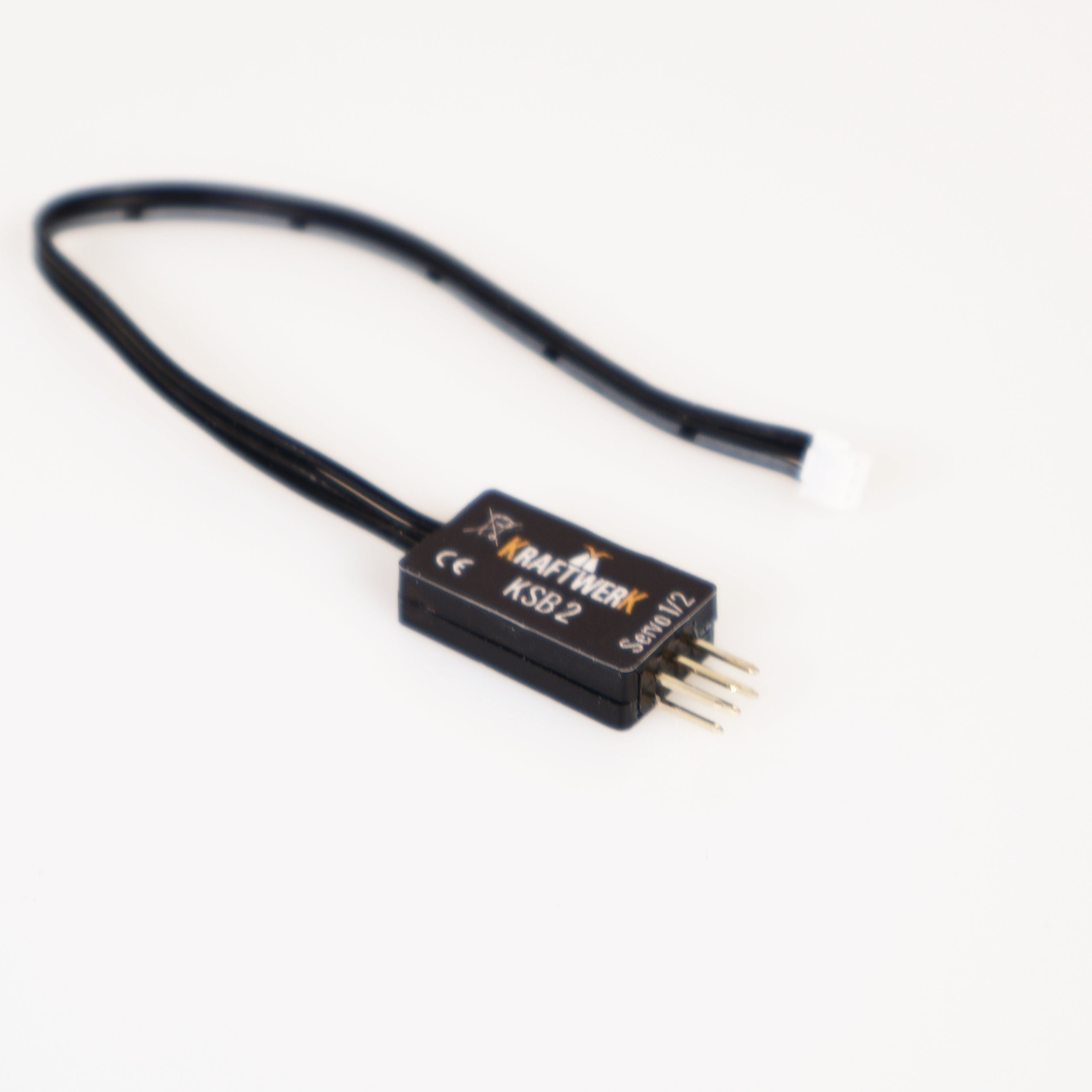

KSB2 Servosteuerung
Highlights & Details Plug & Play Lösung Zwei zusätzliche Servoausgänge Einstellbar per ControlPanel Proportionalfunktionen (zB für Lenkservo) Digitalfunktionen (zB Sattelkupplung, Rampen- oder Klappen) Mittelstellungen, Drehgeschwindigkeiten und Drehrichtungen einstellbar Keine Programmierkenntnisse erforderlichPC - Software gratis downzuloadenMit dem KSB 2 erweitern Sie Ihr EasyBus System um zwei frei einstellbare Servoausgänge. Folgende Funktionen stehen zur Verfügung: ProportionalfunktionProportionalfunktion geschaltetZwei PositionenZwei Positionen MittelstellungStellantriebHydrauliksimulationSattelplatteAufliegerstützenMuldeScheibenwischerSuchscheinwerferBItte beachten Sie die Gesamtstromaufnahme des Systems und die Strombelastung der EasyBus Leitung. Starke Digitalservos könnten unterversorgt sein und zu Störungen des Gesamtsystems führen! Lieferumfang KSB 2 Servosteuerung

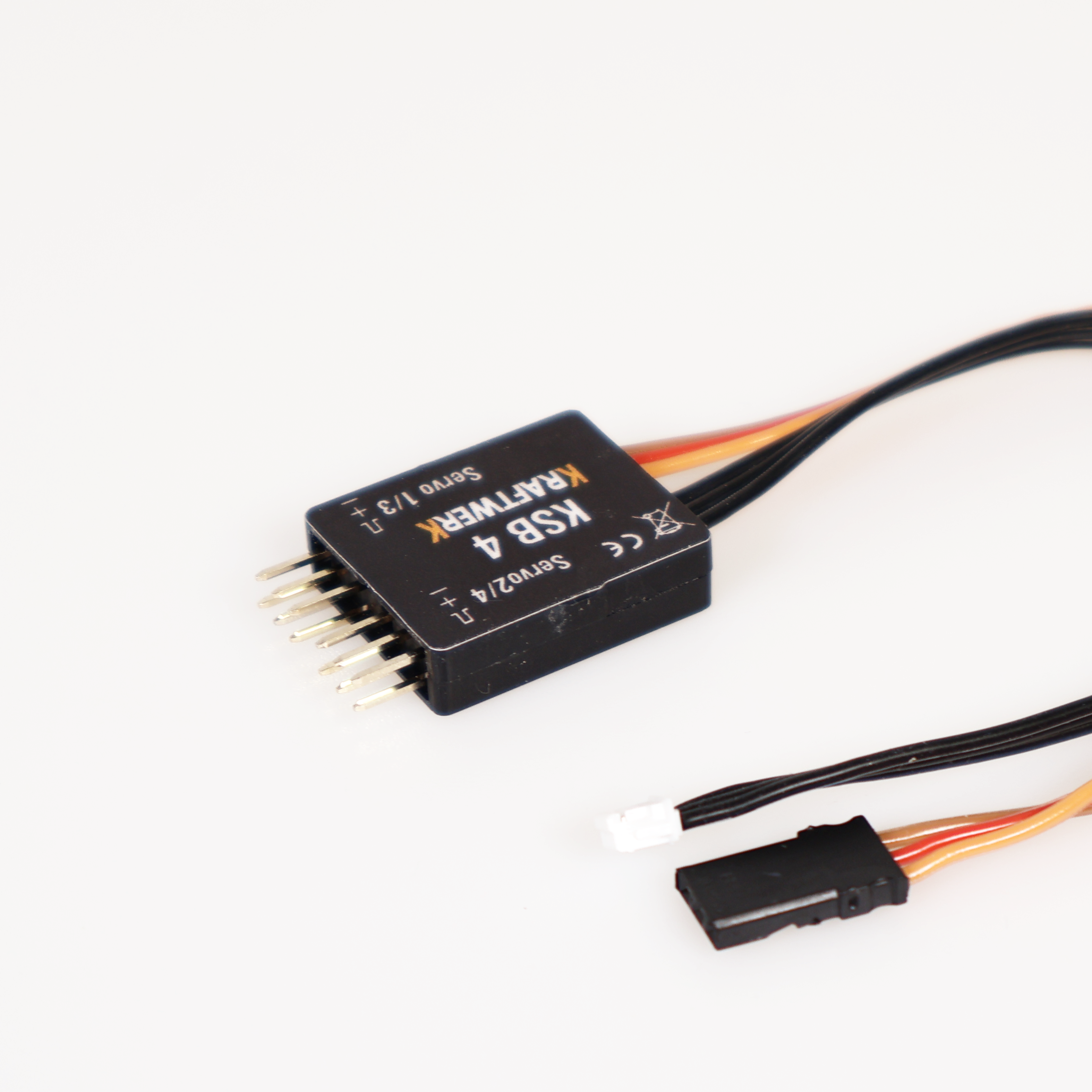

KSB4 Servosteuerung
