Auflieger / Trailer

EasyBus Lichtanlage Auflieger Die EasyBus Lichtanlage für Auflieger bietet eine vollständig integrierte, moderne und leistungsstarke Beleuchtungslösung für dein Modell. Das System funktioniert als echte Plug‑and‑Play Lösung: einfach anschließen, koppeln und direkt losfahren. Alle Licht‑, Schalt‑ und Proportionalfunktionen werden kabellos und verzögerungsfrei vom Zugfahrzeug übertragen – zuverlässig und über beeindruckende Distanzen. Das System empfängt sämtliche Informationen des Zugfahrzeugs, darunter alle Lichtfunktionen, alle Schaltzustände sowie alle Proportionalfunktionen. Die Übertragung funktioniert bis zu einer Entfernung von rund 1,5 m oder einem Winkel von bis zu 90°. Beleuchtungsplatinen lassen sich direkt über den EasyBus anschließen – ohne zusätzliche Module oder Adapter. Das Herzstück des Systems ist der KIEB 6/2/2 mit sechs 500 mA Schaltausgängen, zwei Servoausgängen und zwei Motorausgängen. Über die Motorausgänge können beispielsweise Aufliegerstützen oder Mulden bewegt werden. An den Servoausgängen lassen sich weitere Servos oder Regler anschließen, etwa Brushless‑Regler für moderne Brushless‑Hydraulikpumpen. Für den LED-Betrieb an den Schaltausgängen sind passende Vorwiderstände (z. B. 180 Ohm) erforderlich. Über drei EasyBus‑Ausgänge sind weitere Erweiterungen anschließbar. Die Lichtanlage lässt sich flexibel erweitern und nahtlos in bestehende EasyBus‑Systeme integrieren. Sie ist ideal geeignet für alle Aufliegertypen – vom Kipper über Tieflader bis hin zu Holztransportern. Highlights & Details Plug‑and‑Play: einfach anschließen und fahren Ein Motorausgangspaar für Aufliegerstützen, Mulden oder andere Antriebe Zwei frei einstellbare Servoausgänge, z. B. für lenkbare Achsen oder Regler Kompatibel mit Brushless‑Reglern für Hydraulikpumpen Empfängt alle Licht-, Schalt- und Proportionalfunktionen des Zugfahrzeugs Reichweite bis ca. 1,5 m oder einem Winkel von bis zu 90° Direkter Anschluss von Beleuchtungsplatinen via EasyBus ohne weitere Module Drei EasyBus‑Ausgänge zur Erweiterung mit Modulen LED-Betrieb an Schaltausgängen mit Vorwiderständen (z. B. 180 Ohm) Empfohlenes Zubehör Königsbolzen Lieferumfang KIEB 6/2/2 Modul (6× 500 mA Schaltausgänge, 2× Servoausgänge, 2× Motorausgänge) Veroma Euro‑Rücklichtplatinen Veroma Euro‑Gehäuse (mechanisch bearbeitet)

EasyBus Lichtanlage Auflieger KöBo Die EasyBus Lichtanlage Auflieger KöBo ist eine fortschrittliche, integrierte Beleuchtungslösung für Modellaufbauten. Das Plug-and-Play-System ermöglicht eine schnelle Verbindung, Kopplung und sofortige Inbetriebnahme. Alle Licht-, Schalt- und Proportionalfunktionen werden kabellos, zuverlässig und ohne Verzögerung vom Zugfahrzeug übertragen – selbst über Entfernungen bis zu 1,5 m und bei Winkeln bis 90°. Das System empfängt umfassend Steuerinformationen des Zugfahrzeugs, darunter alle Lichtfunktionen, Schaltzustände und Proportionalfunktionen. Beleuchtungsplatinen lassen sich direkt über den EasyBus anschließen, ohne dass zusätzliche Module oder Adapter benötigt werden. Das Herzstück bildet das KIEB 6/2/2 Modul mit sechs 500 mA Schaltausgängen, zwei Servoausgängen und zwei Motorausgängen. Die Motorausgänge steuern Aufliegerstützen oder Mulden, während die Servoausgänge Servos und Brushless-Regler für Hydraulikpumpen ansteuern. Für den LED-Betrieb an den Schaltausgängen sind Vorwiderstände (z. B. 180 Ohm) erforderlich. Drei EasyBus-Ausgänge bieten zusätzliche Erweiterungsmöglichkeiten. Die Lichtanlage ist flexibel erweiterbar und lässt sich nahtlos in bestehende EasyBus-Systeme integrieren. Sie eignet sich für alle Aufliegertypen wie Kipper, Tieflader und Holztransporter. Im Lieferumfang ist der Königsbolzen enthalten, der die Empfangsdiode sicher aufnimmt, eine geringe Einbauhöhe bietet und in der Höhe verstellbar ist. Highlights & Details Plug-and-Play-System für einfache und schnelle Inbetriebnahme Motorausgangspaar zur Steuerung von Aufliegerstützen, Mulden oder weiteren Antrieben Zwei frei programmierbare Servoausgänge, z. B. für lenkbare Achsen oder Regler Kompatibel mit Brushless-Reglern für Hydraulikpumpen Kabellose Übertragung aller Licht-, Schalt- und Proportionalfunktionen vom Zugfahrzeug Reichweite bis ca. 1,5 m oder Winkel bis zu 90° Direkter Anschluss von Beleuchtungsplatinen über EasyBus ohne weitere Module Drei EasyBus-Ausgänge für zusätzliche Erweiterungen Vorwiderstände (z. B. 180 Ohm) für LED-Betrieb an Schaltausgängen erforderlich Lieferumfang KIEB 6/2/2 Modul (6× 500 mA Schaltausgänge, 2× Servoausgänge, 2× Motorausgänge) Veroma Euro-Rücklichtplatinen Veroma Euro-Gehäuse (mechanisch bearbeitet) Königsbolzen, optimiert für die Empfangsdiode

EasyBus Platinen für Veroma Eurorückleuchten – hochwertige Beleuchtungsplatinen für die 7-Kammer-Rückleuchte von Veroma. Jedes Modul ist mit sieben leistungsstarken SMD-Leuchtdioden ausgestattet und verfügt auf der Rückseite über einen Ausgang mit integriertem Vorwiderstand. Dieser Ausgang erlaubt die flexible Belegung, beispielsweise für Begrenzungsleuchten oder eine Nummerntafelbeleuchtung. Die Platinen werden direkt an die Easybus-Ausgänge der Lichtassistenten angeschlossen – einfach einstecken und sofort betriebsbereit. Alle acht Ausgänge lassen sich mit dem Kraftwerk ControlPanel individuell anpassen und so optimal auf Ihre Anforderungen abstimmen. Achtung: Durch die Verwendung größerer und leuchtstärkerer LEDs ist das Entfernen der Rückwand des Lampenkörpers erforderlich. Dadurch entfallen die Befestigungslöcher, sodass die Lampenkörper am Modell verklebt werden müssen.

Die Gehäuse sind speziell bearbeitet, damit die EasyBus Platinen für Veroma Eurorückleuchten passgenau und problemlos eingesetzt werden können. Durch die Bearbeitung entfallen die Befestigungsbohrungen am Gehäuse, diese sind jedoch in der Platine integriert.

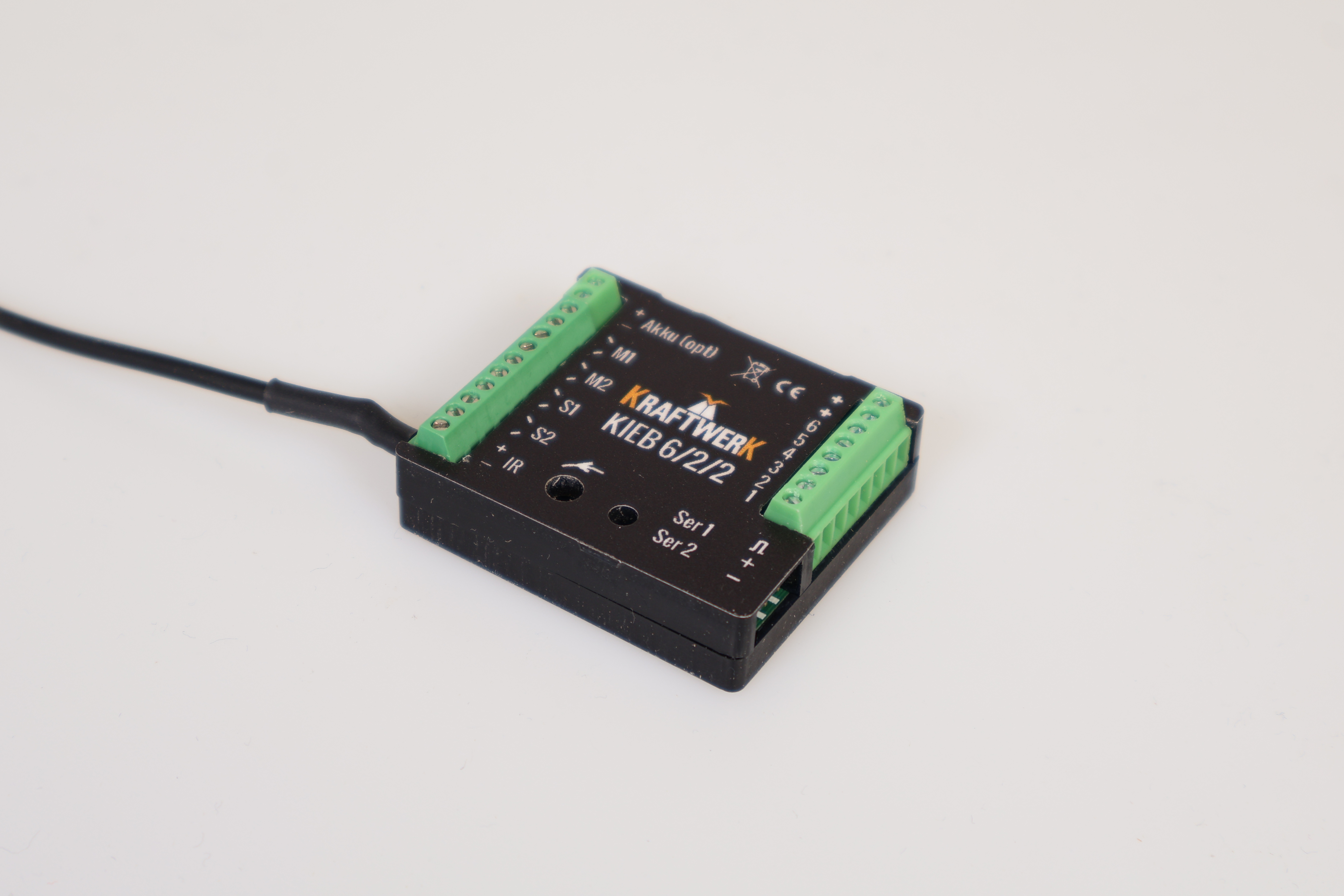

KIEB 6/2/2 – EasyBus Infrarot-Empfänger für Auflieger Der KIEB 6/2/2 Infrarot-Empfänger ist das zentrale Kommunikationsmodul für EasyBus-Auflieger und empfängt zuverlässig sämtliche Daten von RS1, KLM oder KIES Sendern. Sämtliche Licht-, Schalt- und Proportionalfunktionen werden kabellos übertragen und über die integrierten Ausgänge oder den EasyBus an Beleuchtungsplatinen sowie Erweiterungsmodule weitergegeben. Dadurch eignet sich der KIEB 6/2/2 optimal für verschiedene Aufliegertypen – vom Kipper über Tieflader bis zu spezialisierten Aufbauvarianten. Der Empfänger bietet sechs leistungsstarke 500 mA Schaltausgänge, zwei Servoausgänge sowie zwei Motorausgänge. So lassen sich Beleuchtungs- und mechanische Funktionen wie Aufliegerstützen, Spindelantriebe, Mulden oder Rampen präzise steuern. Über die Servoausgänge können zusätzliche Servos oder Regler, beispielsweise Brushless-Regler für moderne Hydraulikpumpen, betrieben werden. LEDs können direkt an die Schaltausgänge angeschlossen werden, benötigen jedoch passende Vorwiderstände (z. B. 180 Ohm). Die drei EasyBus-Ausgänge ermöglichen die Verbindung mit weiteren Beleuchtungsplatinen und Erweiterungsmodulen. Die maximale Reichweite beträgt ca. 1,5 m bei einem Öffnungswinkel von bis zu 90° zur Sendediode. Die Empfangsempfindlichkeit lässt sich bequem über ein integriertes Poti einstellen, während die Sendeleistung direkt am RS1, KLM oder KIES Sender angepasst werden kann. Highlights & Details Empfängt alle Steuerdaten vom Infrarotsender (RS1, KLM oder KIES) Zwei Motorausgänge zur Steuerung von Aufliegerstützen, Spindelantrieben, Mulden oder Rampen Zwei frei programmierbare Servoausgänge für Lenkachsen, Liftachsen, Verriegelungen oder Regler Sechs 500 mA Schaltausgänge für Zusatzbeleuchtung oder Rundumleuchten Drei EasyBus-Ausgänge zur Erweiterung mit Beleuchtungsplatinen und Modulen LED-Betrieb direkt über Schaltausgänge mit passenden Vorwiderständen (z. B. 180 Ohm) Kompakte Abmessungen: 60 mm × 40 mm × 12,5 mm Kein integrierter BEC – Akkuspannung liegt auch an den Servoausgängen an (siehe Tipp 1) Reichweite bis zu 1,5 m, maximaler Winkel zur Sendediode 90° Integriertes Poti zur Feinjustierung der Empfangsempfindlichkeit Einstellbare Sendeleistung am RS1, KLM oder KIES Tipps & Tricks zum Einbau Tipp 1: Der KIEB 6/2/2 lässt sich auf drei Wegen mit Strom versorgen: über den Akkuanschluss, einen Servoanschluss (BEC eines Fahrtenreglers) oder einen Busausgang (BEC eines KMB). Tipp 2: Für die Erstinbetriebnahme das Poti ganz im Uhrzeigersinn nach rechts drehen (minimale Verstärkung) und die Sende- und Empfangsdiode im Abstand von ca. 10 cm zueinander ausrichten. Tipp 3: Nach dem Einschalten blinkt die rote LED zweimal und wird anschließend dauerhaft aus, wenn eine IR-Verbindung besteht. Bei unregelmäßigem Blinken ist eine Anpassung der Verstärkung über das Poti erforderlich. Tipp 4: Die Funktion der Sendediode lässt sich mit einer Handy-Kamera überprüfen – ein flackernd violettes Licht signalisiert ein korrektes IR-Signal. Lieferumfang KIEB 6/2/2 Infrarotempfänger 30 cm Empfangsdiode 60 cm Doppelverbindungskabel zur Verbindung mit der Zugmaschine für Einstellungen

KIES Infrarot Sender – Präzise und vielseitige Steuerung für Modelle Plug & Play: Einfach anschließen und sofort einsatzbereit Servoausgang zur Steuerung der Sattelplatte Zuverlässige Übertragung aller Lichtfunktionen und Schaltzustände Unterstützt sämtliche Proportionalfunktionen für detailgenaue Steuerung Reichweite bis zu 1,5 m und Übertragungswinkel bis zu 90° Steuerung von Servos am Auflieger, beispielsweise für Lenkachsen Motorfunktionen am Auflieger steuerbar, etwa für Stützen Der KIES Infrarot Sender ermöglicht die unkomplizierte Erweiterung Ihrer Kraftwerkanlage. Verbinden Sie das Modul mit einem freien EasyBus-Ausgang und platzieren Sie die Sendediode idealerweise am Königsbolzen (gebohrte Königsbolzen sind im Fachhandel erhältlich). Die Übertragung funktioniert auch über Entfernungen von mehr als einem Meter und Winkel bis zu 90° zwischen Sender und Empfänger. Fünf wählbare Sendestärken lassen sich flexibel über die Systemeinstellungen anpassen. Der Servoausgang ist standardmäßig auf die Steuerung der Sattelplatte eingestellt, kann aber je nach Bedarf geändert werden.
